¶ 1、组件简介
作用：连接对象A和对象B，使对象B围绕对象A沿单一坐标轴（X或Y或Z）进行旋转。
位置：逻辑库——关节——铰链关节
¶ 2、调用效果
|

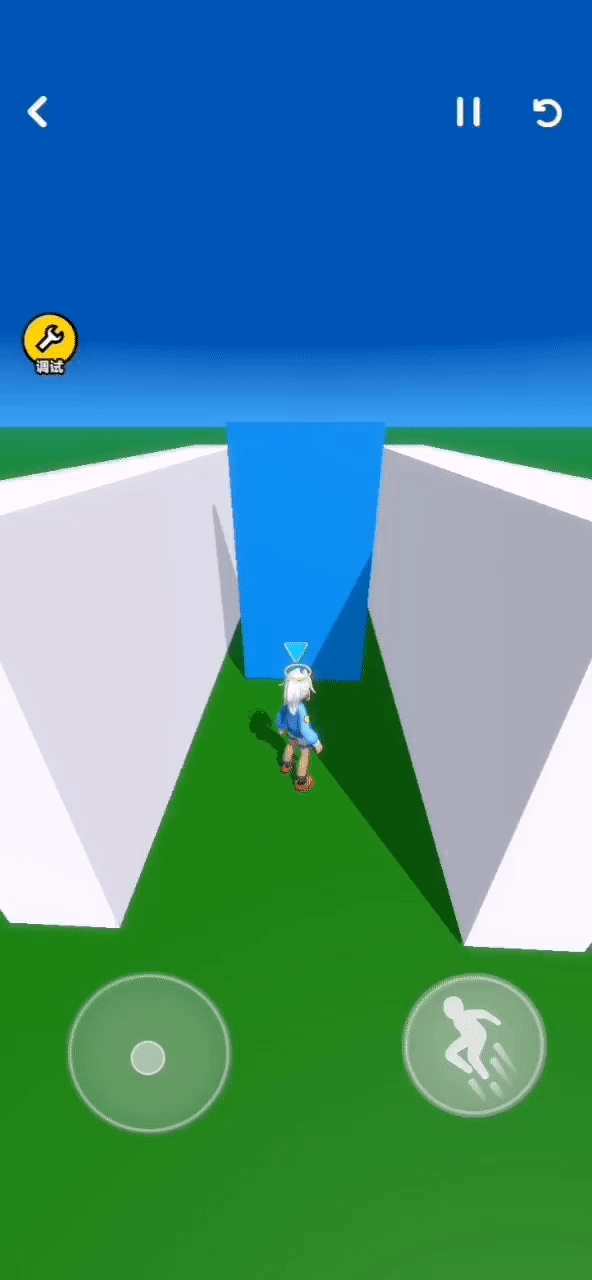

可以被推动的门 |

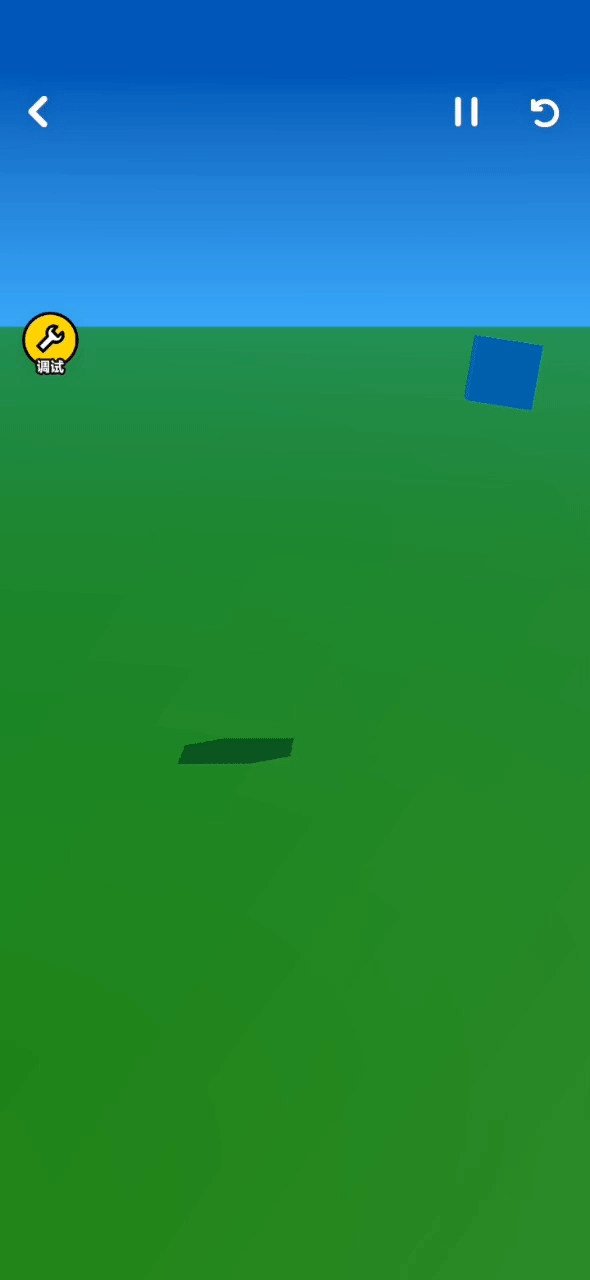

产生钟摆的效果 |
|
|
|
¶ 3、使用方法
详细功能参数
| 功能名称 | 可选项 | 选项详细说明 |
| 附上A | （需连线使用） | 决定关节连接的第一个目标对象，及铰链关节的位置 |
| 附上B | （需连线使用） | 决定关节连接的第二个目标对象 |
| 启用 | 开启/关闭 | 组件功能启动/关闭不使用 |
| 启用运动模式 | 关闭/开启 | 决定是否启用转动铰链的关节运动功能 |
| 运动目标速度 | 运动目标速度 | （最高速度目标值）对象B匀速加速到最终目标值，可以通过“-”符号调整加速方向 |
| 运动最大脉冲 | 范围：0,100 | （加速度）对象B以加速度值快速达到运动目标速度值，达到后不再加速 |
| 碰撞连接 | 关闭/开启 | 决定是否启用连接对象之间的物理碰撞 |
| 关节限制 | 关闭/开启 | 决定是否启用对象AB之间的角度限制 |
| 最小限制角度 | 范围：-180,180 | 关节旋转的最小角度 |
| 最大限制角度 | 范围：-180,180 | 关节旋转的最大角度 |
| 局部轴 | 关闭/开启 | 关闭后所有目标值将在世界空间中计算；开启后所有目标值将在对象的自身空间中计算 |
| 偏移 X/Y/Z | 范围：-100,100 | 调节铰链关节的位置（相对于对象A的位置偏移） |
¶ 常用方法举例
¶ 常用方法1：可被推动的门
1、在场景中添加【铰链关节】组件及【资源库物体】
2、将【资源库物体】-[动态物理类型]设置为-[动态物理]
3、将【铰链关节】-[附上B]连接到【资源库物体】，打开[关节限制]，将[最小限制角度]设置为[-90]，[最大限制角度]设置为[0]
4、确保【铰链关节】的位置在资源库物体的右侧边缘
|
【视频】连线过程视频 |

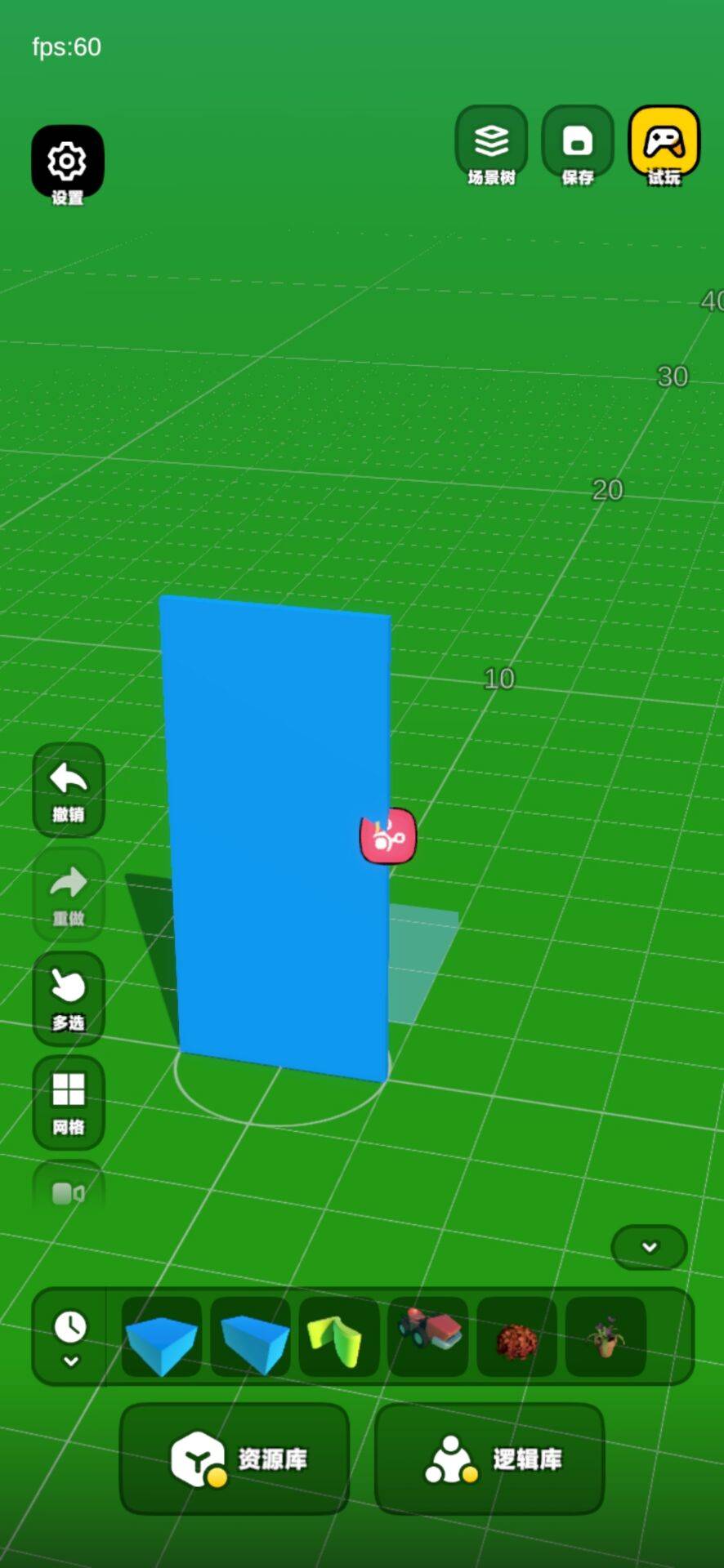

最终连线效果 |
|
|
|
¶ 常用方法2：实现钟摆效果
1、在场景中添加【铰链关节】【力作用器】组件及【资源库物体】
2、将【铰链关节】-[附上B]连接到【资源库物体】，点击旋转按钮，将[Y]设置为270，[Z]设置为90
3、将【资源库物体】-[动态物理类型]设置为-[动态物理]
4、将【力作用器】-[是否启动时执行]打开，[目标]连接到【资源库物体】，[力数值]设置为[100]，点击旋转按钮，将[X]设置为90
|
【视频】连线过程视频 |

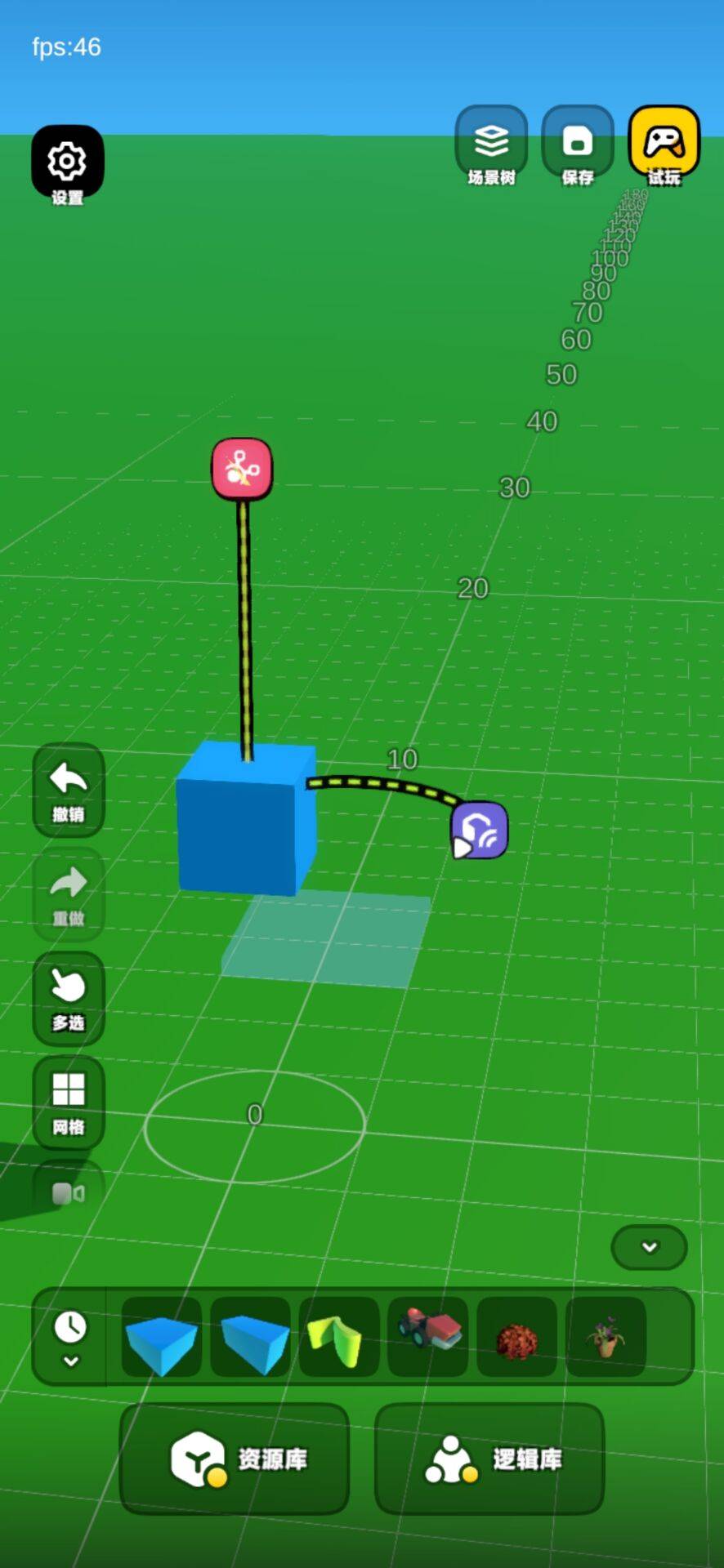

最终连线效果 |
|
|
|
撰写自Gakueh
